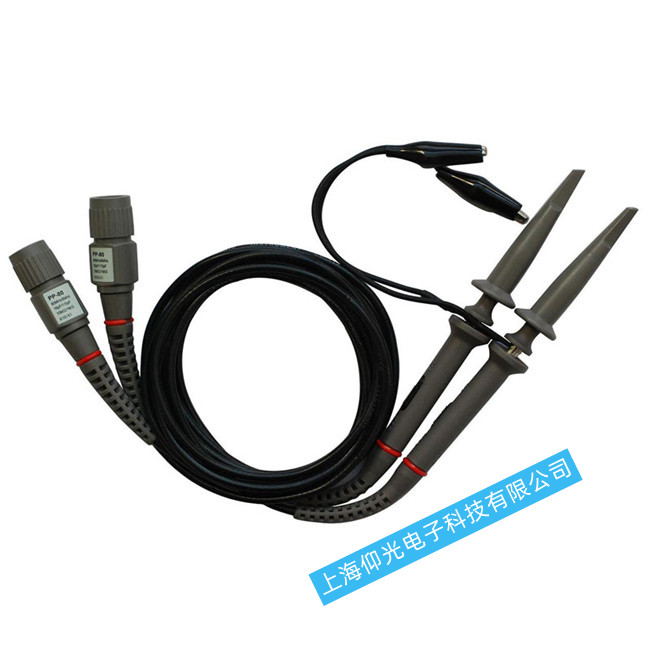

如何校正泰克示波器探頭?
(1)DC增益與偏置校準
DC校準是示波器最常用的校準方式，比較校準信號輸出(標準的直流電壓)與示波器實際測試到的校準信號電壓，用于修正探頭測試直流電壓的增益以及偏置的偏差。DC校準過程是確定線性方程y=mx+b系數m，b的值。探頭的DC校準至少需要1年進行1次，更頻繁時會幾個月甚至每天進行一次。
(2)AC校準
測試高速信號的高性能示波器，由于帶寬非常寬，很難保證帶內幅頻和相頻響應絕對平坦。為了提高測量精度，就需要校準帶內的頻率響應，使示波器和探頭測試系統在全部帶寬內，不同頻點具有一致的幅度和頻率響應。
DC校準不能修正頻率響應。探頭AC校準方法，是使用網絡分析儀測試有源探頭放大器的S參數，通常測試每個頻點的損耗，修正探頭頻率響應。
示波器廠商在出廠時會測試每只探頭放大器的S參數并存儲在探頭內部的存儲器中，用戶使用探頭時，示波器讀取探頭S參數做AC校準。
(3)用戶現場AC校準
示波器使用前一定要進行校準和補償：
1.校準主要是為了使當前的測量值處于最優化的，不受外界溫度環境等的影響。
2.校準的方法是:調用示波器里面自行加載的校準文件進行校準，基本上就是按下校準鍵就可以了。
3.補償是:為了使輸入示波器的信號不會因?yàn)樽杩共黄ヅ涠l(fā)生信號完整性問題。
4.補償?shù)姆椒ㄊ?將探頭接到示波器的方波發生信號引腳（這個引腳示波器都會有的，主要就是用來進行補償校準的），用小螺絲刀調整探頭的松緊，使方波信號呈現正確的形狀。補償過度會使波形上下沖，補償不足會使波形過緩�！�
