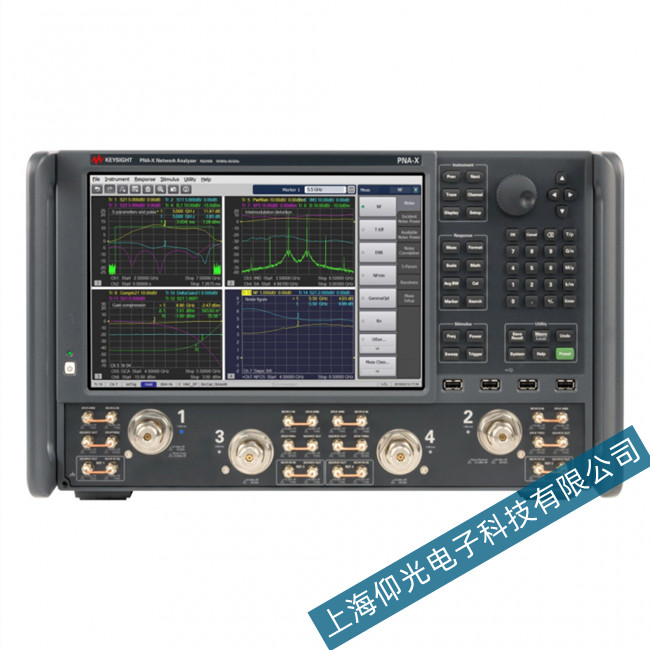

是德N5242B網絡分析儀顯示故障維修處理方法
網絡分析儀常見故障表現處理方法：
1、電源故障
網絡分析儀維修時，電源故障通常表現為：前面板電源指示燈不亮、風扇不轉動、儀器無法正常啟動或電源電壓不穩導致頻譜儀不停復位、模擬電壓偏低所引起的信號功率低等。
2、顯示故障
顯示故障通常表現為：無顯示(黑屏)、花屏、顯示屏灰白。顯示故障可能是顯示器本身故障、圖形處理板故障或CPU故障所致。
3、本振故障
本振故障通常表現為：本振失鎖、本振功率低導致的信號插損大和本振頻譜純度差。
4、信號通路故障
網絡分析儀維修時，信號通路故障通常表現為：輸入接頭故障、信號電纜故障、衰減器故障、預選器故障、變頻器故障、中頻放大/濾波故障、數據采集與處理故障。
開機后儀器自檢通過,測量反射(所用通道A/R)工作正常,測量傳輸(所用通道B/R)工作不正常,信號低30dBm左右,而且曲線不平,安泰維修根據原理框圖分析,由反射測量正常可知,儀器所有共用的部件應該是正常的,則故障一定出在端口2的定向耦合器、B通道接收、采樣器、第二混頻器、及ADC電路的多路開關上。
故障牽扯的器件較多,且儀器的結構比較緊湊,逐一檢查的方法不大可行,通過研究發現,中頻比較好測:設置儀器在連續波工作狀態,頻率1GHz,功率電平10dBm,此時一中頻應該輸出頻率10MHz,峰-峰值為0.15V的正弦波,而我們用示波器測量發現信號低了很多,安泰維修故可判斷故障出在采樣器或前面的耦合器上,進一步測量后發現,定向耦合器輸出信號正常,即可判斷采樣器損壞,需要更換。
