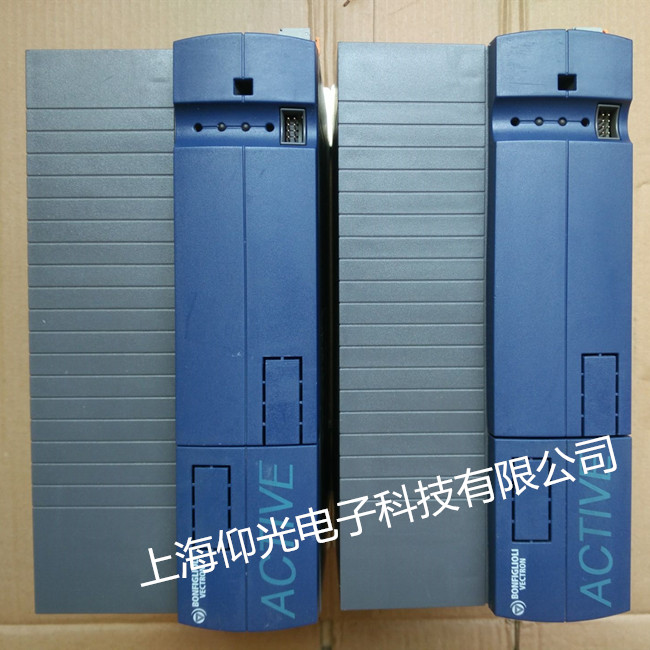

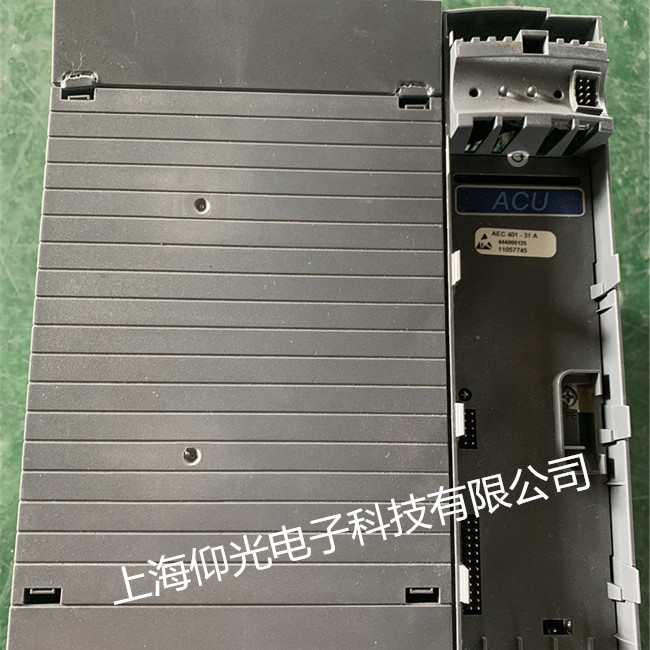

邦飛利變頻器維修方法；
接手一臺故障變頻器后，拆掉變頻器外殼并清理完衛生，先根據變頻器故障類型有針對性地用雙眼仔細觀察線路板上相關元器件的外觀形狀、完整性等。此法對于充電電阻、濾波電解電容、IGBT/整流橋模塊甚至PCB線路板等好壞的初步判斷有非常重要的幫助。圖一所示，為某品牌75KW變頻器使用過程中發生顯示屏顯示數值時有時無；主板輸出DC10V電源隨之間歇有無之故障。拆機后筆者一眼便找到了故障原因所在——開關電源去往主板＋15V電源支路所用整流二極管因開焊打火，致使PCB板燒蝕嚴重所導致！
該方法主要針對變頻器三個方面：首先是判斷直流母線充電繼電器/接觸器吸合是否正常，這對排除變頻器運行過程中報欠壓故障非常重要。再者細聽開關電源所用變壓器有無異響，這對于初步判定開關電源部分是否存在過載現象，同樣十分有效。最后就是針對變頻器散熱風扇運行情況的監聽。
刷洗檢查法
很多特殊的故障，時有時無，若隱若現，令人無法判斷和處理。這時就可以用清水或酒精清洗電路板，同時用軟毛刷刷去電路板上的灰塵，銹跡，尤其注意焊點密集的地方，過孔和與0伏銅層接近的電路也要清洗干凈，然后用熱風吹干。往往會達到意想不到的效果。至少有助于觀察法的應用。
〖例 1〗某變頻器故障是無顯示，經過初步檢測，整流部分及逆變部分完好，所以通電檢察。直流母線電壓正常，可是開關電源控制芯片3844的啟動的電壓只有2v。分壓電阻的阻值在線檢測小很多，離線檢測正常。采用洗刷法處理后，問題解決。原來是一個電容的正極管腳焊盤與0v層的很近，殘留的助焊劑使之處于半導通狀態。
〖例 2〗變頻器被送來時，有若干不同的報警記錄。在通電測試過程中同樣出現各種虛假的報警。認真清洗控制板與驅動板連接扁平電纜插座焊點后，問題解決。
10、原理分析檢查法
原理分析是故障排除的最根本方法，其他檢查方法難以奏效時，可以從電路的基本原理出發，一步一步地進行檢查，最終查出故障原因。運用這種方法必須對電路的原理有清楚的了解，掌握各個時刻各點的邏輯電平和特征參數（如電壓值、波形），然后用萬用表、示波器測量，并與正常情況相比較，分析判斷故障原因，縮小故障范圍，直至找到故障。
〖例 1〗送修的一臺變頻器同時失去充電電阻短路繼電器、風扇運轉、變頻器狀態繼電器信號。經過對比試驗，證實問題出在控制板。經過分析，問題可能出在鎖存器上，因?yàn)檫@些信號都由這個芯片控制。更換后果然修復。
總的來說，故障變頻器的檢查要從外到內，由表及里，由靜態到動態，有主回路到控制回路。以下三個檢查一般是必須進行的。
用萬用表檢測輸出端子分別對直流正極和負極的二極管特性和三相平衡特性。這步可以初步斷定逆變模塊的好壞，從而決定是否可以空載輸出。如果出現相間短路或不平衡狀態，就不可以空載輸出。
開蓋觀察，如果上面兩步?jīng)]有發現問題，可以打開機殼，清除灰塵，認真觀察變頻器內部有無破損，是否有焦黑的部件，電容是否漏液等等。
